在現代工業自動化、智能制造及精密測量領域，稱重傳感器的應用越來越廣泛。然而，標準化的稱重傳感器往往無法滿足某些特殊應用場景的需求，因此定制稱重傳感器成為許多企業的選擇。

在非標設計過程中，力學結構和接口規范是關鍵因素，直接影響傳感器的精度、穩定性和使用壽命。本文將圍繞定制稱重傳感器要注意什么?非標設計中的力學結構與接口規范展開詳細分析，幫助用戶在設計和使用過程中避免常見問題。

一、定制稱重傳感器的核心注意事項

1. 明確應用需求

在定制稱重傳感器之前，必須明確其應用場景，包括：

- 測量范圍：確定最大和最小稱重范圍，避免超載或精度不足。

- 環境條件：如溫度、濕度、腐蝕性、振動等，選擇合適的材料和防護等級(如IP67、IP68)。

- 安裝方式：如壓式、拉式、懸臂梁式等，不同的安裝方式會影響力學結構設計。

2. 選擇合適的傳感器類型

常見的稱重傳感器類型包括：

- 應變式傳感器：適用于高精度測量，但對安裝方式敏感。

- 壓電式傳感器：適用于動態稱重，但長期穩定性較差。

- 電容式傳感器：抗干擾能力強，但量程較小。

3. 材料與工藝的選擇

- 彈性體材料：通常采用合金鋼、不銹鋼或鋁合金，需考慮強度、耐腐蝕性和溫度穩定性。

- 密封工藝：在潮濕或粉塵環境中，需采用密封設計，防止內部電路受損。

二、非標設計中的力學結構優化

1. 力學結構設計原則

- 應力分布均勻：避免局部應力集中，否則會導致傳感器過早失效或測量誤差增大。

- 剛度匹配：傳感器的剛度應與被測物體的剛度匹配，否則會影響測量精度。

- 抗側向力設計：在非垂直受力情況下，需增加抗側向力結構(如剪切梁設計)。

2. 常見力學結構優化方案

- 懸臂梁結構：適用于小量程高精度測量，需優化梁的厚度和長度以提高靈敏度。

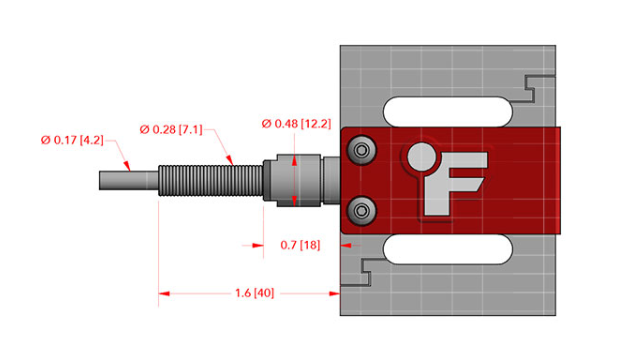

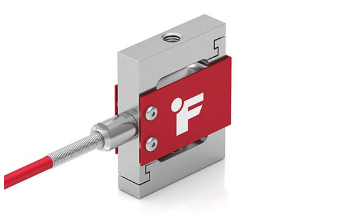

- S型結構：適用于拉壓雙向測量，需確保受力對稱性。

- 柱式結構：適用于大量程測量，需優化截面形狀以提高穩定性。

3. 有限元分析(FEA)的應用

在非標設計中，可采用有限元分析(FEA)模擬受力情況，優化結構設計，避免實際測試中的反復修改。

三、接口規范的重要性

1. 機械接口設計

- 安裝方式：如法蘭連接、螺紋連接或焊接，需確保安裝穩固，避免松動。

- 尺寸公差：需與配套設備匹配，否則可能導致安裝困難或測量誤差。

2. 電氣接口規范

- 信號輸出：如模擬信號(mV/V、4-20mA)或數字信號(RS485、CAN總線)，需與后端設備兼容。

- 接線方式：采用標準化接線端子，避免接觸不良或信號干擾。

3. 校準與標定

- 出廠校準：定制傳感器需進行多點校準，確保線性度和重復性。

- 現場校準：在安裝后需進行二次校準，以消除安裝誤差。

四、總結

在定制稱重傳感器時，必須綜合考慮應用需求、力學結構優化和接口規范。非標設計的核心在于確保傳感器的精度、穩定性和耐用性，而合理的力學結構和標準化的接口規范是實現這一目標的關鍵。通過科學的仿真分析、嚴格的材料選擇和規范的校準流程，可以有效提升定制傳感器的性能，滿足不同工業場景的需求。

如果您正在尋找高精度定制稱重傳感器，建議選擇具備豐富非標設計經驗的供應商，以確保產品符合您的特殊需求。
